在显卡上除了GPU外，最重要的就是显存。显存发展至今已经经历到了几代的变歼，单纯的GDDR时代就已经是第5代了，也就是在显卡中已经普遍存在的GDDR5。在今天发布的GTX550Ti身上，我们可以看到了两种不同颗粒的混合搭配，这是在显卡业内首创的，但是极大多数的用户却不知道为何？或许看完文章后很好网友会问GDDR5的详细规格到底是怎么样的？
本文就是为大家来普及一下GDDR5规格的详细，当然最直接的方法就是了解其命名方法！首先我们要先了解到目前显卡中普遍存在GDDR5的品牌：现代（Hynix）、三星（Samsung）和奇梦达（Qimonda）一．海力士（Hynix）海力士（Hynix）为芯片生产商，源于韩国。品牌缩写为"HY"，原名为现代，2001年正式更名为海力士，是全球二十大半导体销量巨头之一。近来许多的新型号显卡中都经常出现海力士（Hynix）高规格GDDR5显存颗粒。

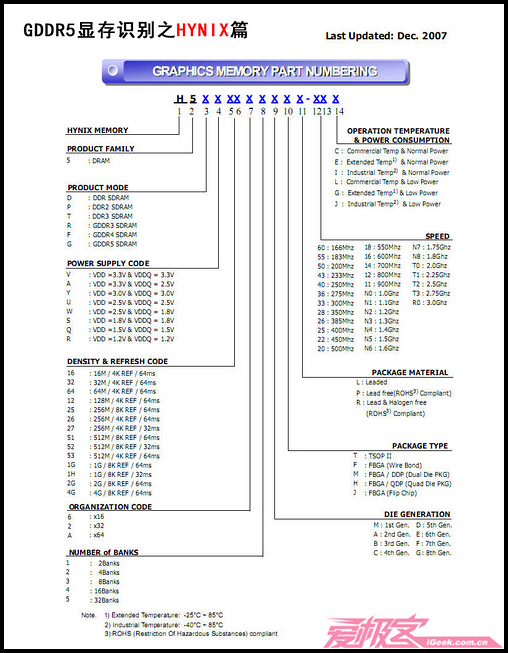

从这份规格表中我们就可以看到了海力士（Hynix）命名的方法。例：
按着从左到右的顺序解释每个位上每个字母的意义：H为海力士（Hynix）颗粒；5为DRAM类型颗粒；G为GDDR5颗粒；Q为VDD电压为1.5V，VDDQ电压为1.5V；1H为1Gbit/8K REF/32ms颗粒；2为单颗粒32Bit位宽；4为16Bandks通道；A为2nd Gen；F为FBGA封装；R为Lead&Malogen free；T2为2.5Ghz频率；C为Commercial Temp & Normal Power。所以我们就可以看到，此款是显存的规格为：32Mb*32Bit（1Gbit）的颗粒规格，单颗容量为128M，理论运行频率为频率为5000Mhz，工作电压为1.5V。

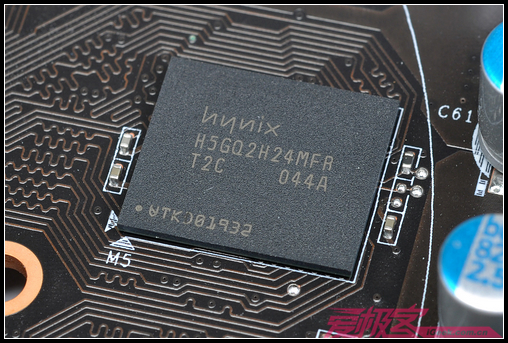

此为海力士最新的64Mb*32Bit（2Gbit）的颗粒规格，单颗容量为256M，理论运行频率为频率为5000Mhz，工作电压为1.5V。也是为何GTX550Ti能够以六颗显存颗粒组成1024MB最主要的功臣。二．三星（Samsung）三星（Samsung）从事消费性电子、半导体制造等业务，為三星集团的旗舰子公司，同時是世界上最大的电子工业公司，也是韩国最大的企业。三星颗粒在中高端显卡以下的占有率一直都处于领先地位。

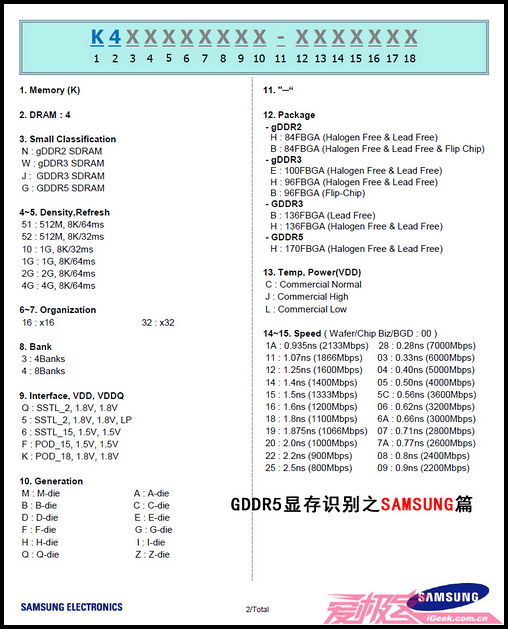

这份为三星的GDDR系列颗粒的命名方式！

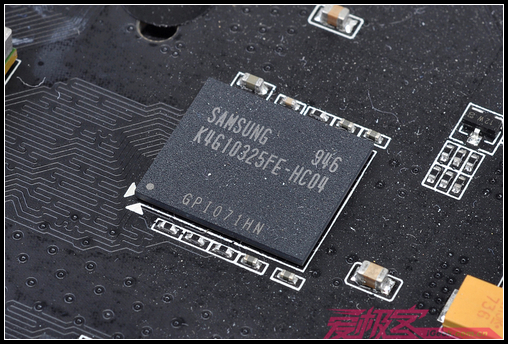

K为三星颗粒；4为DRAM；10为1Gbit，8K/32ms；32为32Bit；5为16Banks；F为SSTL_15,1.5V,1.5V；E为E-die；-为无意思；H为170脚FBGA封装；C为Commercial Normal；04为0.4ns颗粒，频率5000Mbps。所以这个三星的颗粒规格为：32Mb*32Bit（1Gbit）的颗粒规格，单颗容量为128M，理论运行频率为频率为5000Mhz，工作电压为1.5V。据说三星也有2Gbit的显存颗粒，但是到现在为至还没有看到过实物。三．奇梦达（Qimonda）

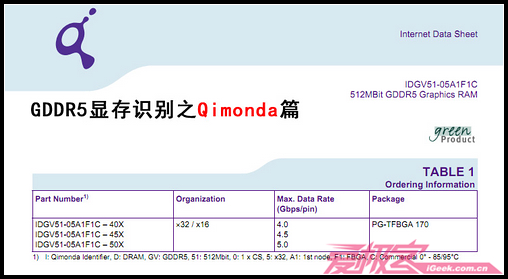

奇梦达（Qimonda）早在2009年初就已经申请破产，而现在不少低端显卡也是使用着这类GDDR5显存颗粒。目前仍然有的奇梦达（Qimonda）颗粒编号为IDGV51-05A1F1C，是512Mbit的GDDR5显存颗粒，规格为：32Mb*16Bit，单颗容量为64Mb，理论频率分别为4.0Gbps、4.5Gbps和5.0Gbps！
