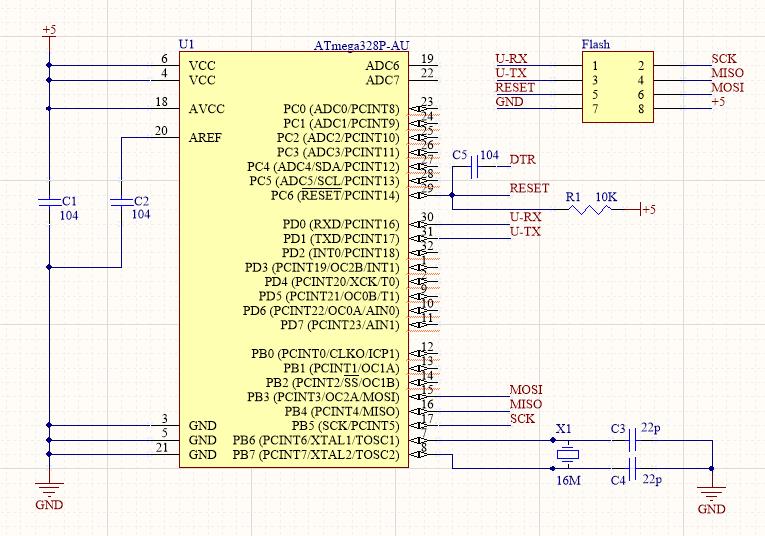

一、ATMEGA328P最小系统
二、使用SPI方式给AVR单片机烧录程序
使用引脚：MISO/MOSI/SCK/RESET/VCC/GND。单片机自己有独立供电时，不要接VCC。注意此处RESET和TTL烧录方式中DTR的区别。
使用SPI方式烧录程序，是底层重写程序，单片机中的bootloader会被覆盖，无法再通过串口下载程序。如果需要恢复，在ArduinoIDE中选择菜单“工具-烧录引导程序”，会重新下载bootloader到单片机中。
可以使用多种硬件通过SPI方式烧录程序，常用的是USBasp及Arduino as ISP两种。因为Win10下USBasp驱动安装比较麻烦，所以建议使用Arduino as ISP方式。
当MOSI/MISO/SCK引脚作为信号引脚连接了其他电路时，如果目标只接收信号（比如WS100T10的CLK和STB引脚）则不影响烧录，如果目标也发出信号则影响烧录，需要烧录前断开。
全新的AVR芯片，无法直接用PROGISP等软件读出ID及熔丝位，需要先烧录Bootloader，才能读出。（此条使用Arduino版USBasp测试，未使用通用版测试）
晶振必须正常工作！经过测试发现大部分时候无法烧录都是因为晶振不工作！尤其是贴片晶振，超过400度焊接必坏，最好不超过300度！
三、使用串口给AVR单片机烧录程序
使用引脚：RX/TX/DTR/GND/VCC。单片机自己有独立供电时，不要接VCC。注意：DTR为RESET引脚通过特定电路引出，不同于SPI方式的直连RESET引脚。
全新的芯片内不含Bootloader程序，需要先用SPI方式烧录引导程序，才可以使用串口烧录程序及调试。
晶振必须正常工作！经过测试发现大部分时候无法烧录都是因为晶振不工作！
四、 使用USBasp作为SPI硬件
该方式需要安装USBasp驱动。因为微软强制签名原因，Win10无法正常安装USBasp驱动，可使用Zagid安装：http://zadig.akeo.ie/。
ArduinoIDE，菜单“工具-编程器”选择“USBasp”，下载程序时按住SHIFT再点击上传按钮即可。
USBasp与ArduinoIDE及驱动有版本兼容性问题，经测试，在Win10环境下，使用“libusbK (v3.0.7.0)”驱动，ArduinoIDE 1.8.12测试通过。
五、将Arduino UNO作为SPI硬件

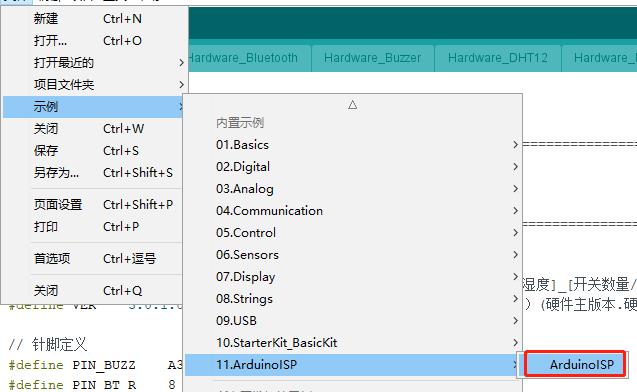

Arduino作为USBasp使用可以免去安装驱动的麻烦，具体办法很简单，在ArduinoIDE里打开例程“文件-示例-ArduinoISP-ArduinoISP”，当作普通程序写到Arduino UNO即可，这样UNO就成为了一块USBasp开发板。使用时，在ArduinoIDE菜单“工具-编程器”选择“Arduino as ISP”，其他和USBasp用法相同。
使用该方式可以直接为新片烧录程序（包括引导程序），无需设置熔丝位！
引脚定义：10.RESET、11.MOSI、12.MISO、13.SCK
-
- 导入ISP代码
-

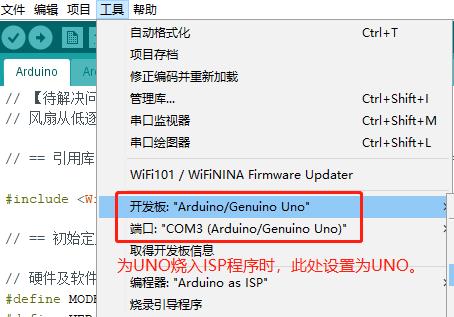

- 为UNO烧入ISP代码
-

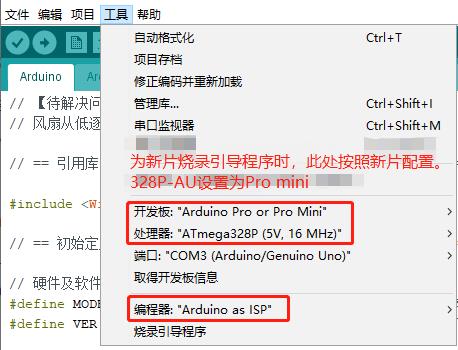

- 将UNO作为ISP为其他AVR烧入程序
UNO作为ISP为新片烧录程序时的状态：
- 连接前，13脚信号灯常亮。
- 连接后(烧录前)，看13脚信号灯，如果目标片中有Bootloader则闪烁，否则常亮。另外目标片不工作等异常情况都会常量，先检查供电原因，再排查其他原因。
- 烧录过程中，13脚/TX/RX信号灯闪烁。
- 烧录后，13脚信号灯闪烁，与烧录前状态相同。
六、淘宝USBasp刷为Arduino官方USBasp
因为固件内容不同，ArduinoIDE通过淘宝购买的USBasp下载程序时会提示“avrdude: warning: cannot set sck period. please check for usbasp firmware update. ”。一种解决办法是用支持淘宝USBasp的“ProgISP”程序，还有据说可以修改ArduinoIDE的配置文件支持其他USBasp，更好的办法是将淘宝USBasp刷为Arduino的USBasp，教程：http://www.rogerclark.net/updating-firmware-on-usbasp-bought-from-ebay/。
相关资料：
http://www.fischl.de/usbasp
http://www.dfrobot.com.cn/community/forum.php?mod=viewthread&tid=10274
https://www.cnblogs.com/vinccc/p/8337305.html
淘宝USBasp原固件备份：original_firmware.7z
七、下载的Bootloader不能使用，不能通过串口下载程序
- 下载的Bootloader版本不对。下载Bootloader时，ArduinoIDE一定要选择正确的硬件型号。例如328P则选择菜单“工具-开发板-Arduino Pro or Pro mini”。注意！此处选择的是最终要烧录Bootloader的单片机型号！之前用UNO当作USBasp，想当然的把开发板选成了UNO，结果烧录Bootloader显示成功，但是无法使用。其实把UNO当作USBasp使用时，只要把他看成普通USBasp即可，无需考虑UNO属性。
- 晶振频率不对。晶振频率要和Bootloader对应，例如ArduinoIDE菜单“工具-处理器”选择了“5V/16MHz”，就要对应配置16M晶振。此处菜单也有8M晶振可选，如果是其他频率晶振，需要自己手工修改配置文件，编译Bootloader。
- 因为晶振未工作。串口波特率和晶振有关，晶振不工作则串口不正常。
